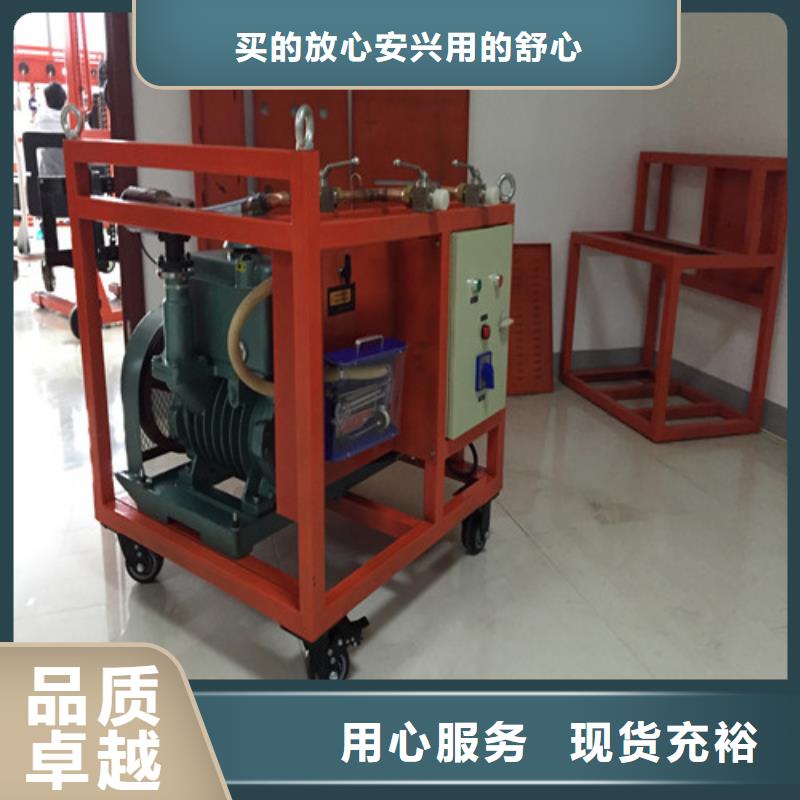

晋中SF6气体抽真空充气装置各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8电磁阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温控，利用温包感应SF6液体温度。

<晋中>天正华意电气设备有限公司 六氟化硫分解物分析仪制造商

晋中SF6气体抽真空充气装置菜单操作在测量状态，通过“确定”键可以进入功能菜单，如图1。1、打印 (打印机为选配件，建议打印时插入外接AC220V电源，增加电池使用时间）打印当前数据：在测量状态，通过按“确定”键可以进入功能菜单，选择“打印”菜单，按“确定”键，即可打印当前数据。2、保存数据在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“保存记录”菜单，按“确定”键，进入保存数据页面，保存数据时，可以根据设备进行编号。设备编号多为六位，可以通过“上”、“下”键增加数值大小，“左”、“右”键移动到要调整数据位。输入编号后，按“确定”键，完成保存数据。按“取消”键可以返回上一页，此时不保存数据。3、查看记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“查看记录”菜单，按“确定”键，进入查看记录页面。显示时从一次保存的数据，可以按“上”、“下”键翻看数据。按“确定”键，打印记录。4、删除记录在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择“删除记录”菜单，按“确定”键，可删除所有数据。5、修改时间在测量状态，通过按“确定”键可以进入功能菜单，按“上”、“下”键选择修改时间，按“确定”键，进入修改时间页面。通过“上”、“下”键可以增加时间数值，“左”、“右”键可以减小时间数值。输入小时、分钟、秒后，按“确定”键可以转到下一个修改域内。

<晋中>天正华意电气设备有限公司 六氟化硫分解物分析仪制造商

晋中SF6气体抽真空充气装置将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 SLM(每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。4.9、标定数据因随意更改标定数据，会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。

<晋中>天正华意电气设备有限公司
六氟化硫分解物分析仪制造商 <晋中>天正华意电气设备有限公司

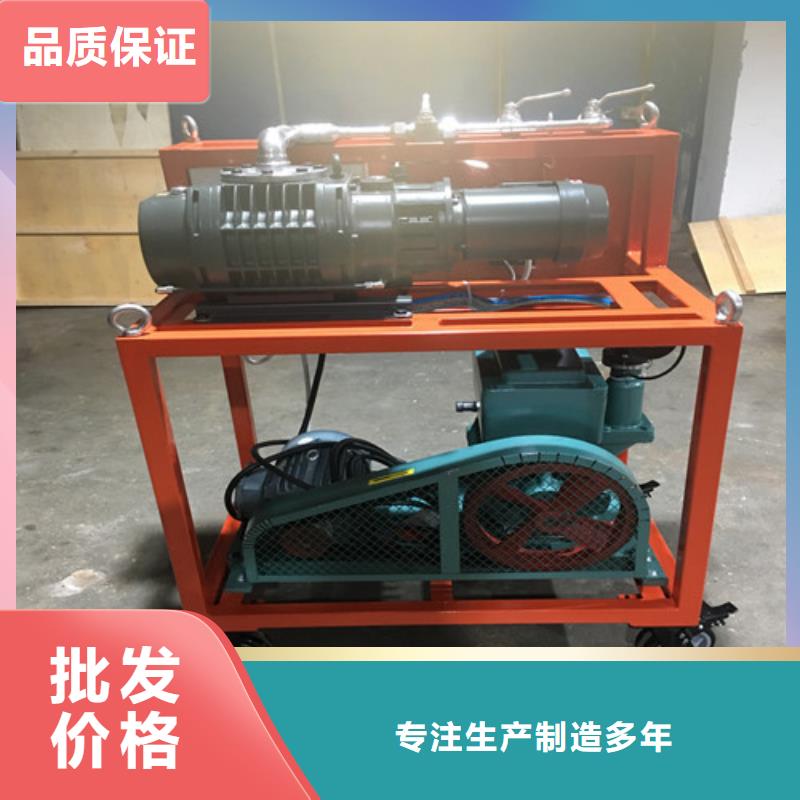

晋中SF6气体抽真空充气装置 用途及型号说明SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。LH—7Y—15—50L 真空泵抽速（m3/h）液态贮存压缩机排气量（m3/h）回收装置的“回”字汉语拼音首位大写字母六氟化硫的“六”字汉语拼音首位大写字母二、主要技术参数1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。4、贮存贮存容器容积0.051m3名义液态贮存量50kg贮存压力3.8 MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°- 40℃9、功率≤5KW10、电源：交流三相五线制 50HZ 380V±10％11、重量约500 kg12、外形尺寸（长×宽×高）：1360×800×1300三、工作原理和结构特征TH-7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

晋中SF6气体抽真空充气装置本公司生产的智能露点仪采用原装进口检测器和微处理机技术，具有超大彩色电容触摸屏显示直观，操作简单。具备自检﹑自修正等功能；可直接测量并转换成常压露点和水份（ppm）。仪器的主要零部件均为原装进口，具有防冷凝、抗灰尘颗粒、不受油气、大多数化学气体以及流量的影响。本仪器还对露点传感器进行精密的补偿校正，使露点测量准确度优于同类产品。适用于对空气、氮气、氢气、氩气等气体中的微量水份浓度等的连续性监测。2.产品特点?自校准：传感器探头可自动校准零点，自动因零点、漂移而引入的系统误差，保证每次测量的准确性。?操作简便，超大触摸液晶屏，所见即所得式的简单操作。?快速省气：开机进入测量状态后每次露点测定时间为3 min左右。?自锁接头：采用原装进口自锁接头，可靠，无漏气。?数据存储：采用大容量设计，多可存储1000组测试数据。?显示清晰：5英寸超大高清触摸液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容。?内置USB接口，可直接连接上位机导出数据，方便进行数据分析。 ?内置超大容量可充锂电池，一次充电可连续工作10小时以上。3.技术参数露点 测量范围 －60 ℃～＋20 ℃ ～＋40 ℃测量精度 ±1 ℃（－60 ℃～＋20 ℃）响应时间（＋20 ℃） 63 ％需10秒90 ％需45秒（－60℃～＋20℃）63 ％需10秒90 ％需240秒（＋20℃～－60℃）进气压力 0 ～ 1.0 Mpa流量 ＜ 1.00 L/min环境温度 －40 ℃ ～ ＋60 ℃环境湿度 0 ～ 100％ RH电源 AC 100 ～ 240V 50Hz或 60Hz内置高容量锂离子充电电池电池性能 充电时间：8个小时；使用时间10小时以上。工作温度 －30 ℃ ～ ＋70 ℃尺寸 280 × 140 × 300（mm）重量 3.5 kg4.测 量4.1 连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧；关闭主机前面板上的流量调节阀；把测试管道上的快速接头一端插入分解物检测仪上的进气口；将排气管道连接到出气口

<晋中>天正华意电气设备有限公司 六氟化硫分解物分析仪制造商
六氟化硫分解物分析仪制造商 <晋中>天正华意电气设备有限公司

晋中SF6气体抽真空充气装置日 常 维 护 与 常 见 故 障3.1、日常维护须知3.1.1、气体探头在使用过程中应避免大量灰尘、水和化学品的侵入，并定期变送器表面的积灰。3.1.2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！3.1.3、如发现异常情况，现场无法处理，请及时与我公司技术人员联系。3.2、常见故障排除请参照以下办法，依次进行故障排除：3.2.1系统主机无任何显示1．检查是否有电源输入；2．检查主机右侧边的电源开关是否打开；3．打开主机接线盒，检查电源输入插座是否紧固；4．如果进行以上检查均没有发现问题，请立即与我们的技术人员联系。3.2.2主机显示混乱或部分无显示1．按异常时显示的采集器信号端是否正常；2．检查风控接线插头是否紧固；3．关闭主机电源，等待1分钟重新启动，如还有问题，请立即与我们的技术人员联系。注意：主机正常情况下，请勿擅自调动，如发现异常问题，请与我们技术部联系！4、接线图4.1、主机接线图（版本VER:XA29C61）第1组凤凰端子定义1、2：220V电源输入； 3、4：接地； 5、6：220V电源输出；7、8：无源警灯输出节点； 9、10：12V警灯输出节点（9：＋，10：-）；11、12：故障报警输出节点（正常：闭合，故障：断开）； 13、14：泄漏报警输出节点（正常：断开，故障：闭合）；15、16：温度报警输出节点（正常：断开，故障：闭合）；17、18：湿度报警输出节点（正常：断开，故障：闭合）；第2组凤凰端子定义1、2:12V电源输出（1：12V正，2：12V负）；3、4/5、6：外部红外节点输入节点（常闭，不使用时需短接）； 5、7/8、9：外部红外节点输入节点（常开）；11、12：24V电源输出（11：24V正，12：24V负）；13、14：外部MODBUS输出； 15、16：内部MODBUS输出；4.2、变送器模块接线定义两芯接电源，1为电源正，二为电源负，三芯接通信，1为RS485A，3为RS485B。4.3、风机控制器接线定义（风机控制器接线图）N、L：220V电源输入，D为接地A、B：为主机内部通信接入点ABC和CBA为无源触电（内部为交流接触器），接入时A-A、B-B、C-C必须一一对应。

晋中SF6气体抽真空充气装置日 常 维 护 与 常 见 故 障3.1、日常维护须知3.1.1、气体探头在使用过程中应避免大量灰尘、水和化学品的侵入，并定期变送器表面的积灰。3.1.2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！3.1.3、如发现异常情况，现场无法处理，请及时与我公司技术人员联系。3.2、常见故障排除请参照以下办法，依次进行故障排除：3.2.1系统主机无任何显示1．检查是否有电源输入；2．检查主机右侧边的电源开关是否打开；3．打开主机接线盒，检查电源输入插座是否紧固；4．如果进行以上检查均没有发现问题，请立即与我们的技术人员联系。3.2.2主机显示混乱或部分无显示1．按异常时显示的采集器信号端是否正常；2．检查风控接线插头是否紧固；3．关闭主机电源，等待1分钟重新启动，如还有问题，请立即与我们的技术人员联系。注意：主机正常情况下，请勿擅自调动，如发现异常问题，请与我们技术部联系！4、接线图4.1、主机接线图（版本VER:XA29C61）第1组凤凰端子定义1、2：220V电源输入； 3、4：接地； 5、6：220V电源输出；7、8：无源警灯输出节点； 9、10：12V警灯输出节点（9：＋，10：-）；11、12：故障报警输出节点（正常：闭合，故障：断开）； 13、14：泄漏报警输出节点（正常：断开，故障：闭合）；15、16：温度报警输出节点（正常：断开，故障：闭合）；17、18：湿度报警输出节点（正常：断开，故障：闭合）；第2组凤凰端子定义1、2:12V电源输出（1：12V正，2：12V负）；3、4/5、6：外部红外节点输入节点（常闭，不使用时需短接）； 5、7/8、9：外部红外节点输入节点（常开）；11、12：24V电源输出（11：24V正，12：24V负）；13、14：外部MODBUS输出； 15、16：内部MODBUS输出；4.2、变送器模块接线定义两芯接电源，1为电源正，二为电源负，三芯接通信，1为RS485A，3为RS485B。4.3、风机控制器接线定义（风机控制器接线图）N、L：220V电源输入，D为接地A、B：为主机内部通信接入点ABC和CBA为无源触电（内部为交流接触器），接入时A-A、B-B、C-C必须一一对应。

<晋中>天正华意电气设备有限公司
六氟化硫分解物分析仪制造商 <晋中>天正华意电气设备有限公司

晋中SF6气体抽真空充气装置本公司生产的智能露点仪采用原装进口检测器和微处理机技术，具有超大彩色电容触摸屏显示直观，操作简单。具备自检﹑自修正等功能；可直接测量并转换成常压露点和水份（ppm）。仪器的主要零部件均为原装进口，具有防冷凝、抗灰尘颗粒、不受油气、大多数化学气体以及流量的影响。本仪器还对露点传感器进行精密的补偿校正，使露点测量准确度优于同类产品。适用于对空气、氮气、氢气、氩气等气体中的微量水份浓度等的连续性监测。2.产品特点?自校准：传感器探头可自动校准零点，自动因零点、漂移而引入的系统误差，保证每次测量的准确性。?操作简便，超大触摸液晶屏，所见即所得式的简单操作。?快速省气：开机进入测量状态后每次露点测定时间为3 min左右。?自锁接头：采用原装进口自锁接头，可靠，无漏气。?数据存储：采用大容量设计，多可存储1000组测试数据。?显示清晰：5英寸超大高清触摸液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容。?内置USB接口，可直接连接上位机导出数据，方便进行数据分析。 ?内置超大容量可充锂电池，一次充电可连续工作10小时以上。3.技术参数露点 测量范围 －60 ℃～＋20 ℃ ～＋40 ℃测量精度 ±1 ℃（－60 ℃～＋20 ℃）响应时间（＋20 ℃） 63 ％需10秒90 ％需45秒（－60℃～＋20℃）63 ％需10秒90 ％需240秒（＋20℃～－60℃）进气压力 0 ～ 1.0 Mpa流量 ＜ 1.00 L/min环境温度 －40 ℃ ～ ＋60 ℃环境湿度 0 ～ 100％ RH电源 AC 100 ～ 240V 50Hz或 60Hz内置高容量锂离子充电电池电池性能 充电时间：8个小时；使用时间10小时以上。工作温度 －30 ℃ ～ ＋70 ℃尺寸 280 × 140 × 300（mm）重量 3.5 kg4.测 量4.1 连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧；关闭主机前面板上的流量调节阀；把测试管道上的快速接头一端插入分解物检测仪上的进气口；将排气管道连接到出气口

<晋中>天正华意电气设备有限公司 六氟化硫分解物分析仪制造商

晋中SF6气体抽真空充气装置 回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。

<晋中>天正华意电气设备有限公司 六氟化硫分解物分析仪制造商 六氟化硫分解物分析仪制造商 <晋中>天正华意电气设备有限公司

晋中SF6气体抽真空充气装置标定数据因随意更改标定数据，会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。4.10 测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤，测试下一项数据。5)全部测试完成后，关闭电源。5.注意事项1.仪器应放置在位置，防止摔坏，避免剧烈震动。2.仪器使用前，应及时充电。3.充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要6 至 8个小时。4.仪器内部使用高容量锂电池，因为电池特性。所以建议仪器长时间不用时，能够每1至2个月冲一次电。以保持锂电池的活性。5.仪器不用时，应放入铝合金包装箱，并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定，以确保准确性。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接，查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟，传感器灵敏度降低发送至厂家进行校准传感器失效发送至厂家进行维修露点值偏低灵敏度太高发送至厂家进行校准充电指示灯不亮电路故障检查电路电池电压太低充电蜂鸣器不响蜂鸣器故障更换蜂鸣器电路故障检查蜂鸣器电路蜂鸣器响不停电路故障检查仪器传感器输出线松脱检查传感器连接线报警点设置太低重新标定设置LCD无显示LCD连接不好检查连接线插件电压低于5.8V充电或更换电池电路故障送我公司维修7.保修及技术支持本产品免费保修期为一年，但提供终身维修服务。

晋中SF6气体抽真空充气装置注意：密码服务界面左上角有一个密钥：123＊＊＊＊，一串数字，进入系统时如果忘记密码，请致电厂家，厂家会根据相关算法用密钥来计算系统密码。（管理员密码服务）2.3.1、变送器（配置变送器）轻触旁边表盘 可以配置主机相关内容。此界面可以配置相应的气体变送器的报警信息等SF6报警点：配置SF6超标报警值。O2报警点：配置氧气缺氧是报警值。SF6校准系数：SF6显示值×校准系数＝SF6校准后显示值；O2校准系数：O2显示值×校准系数＝O2校准后显示值；2.3.2、风机控制器（配置风机控制器）轻触旁边表盘 可以配置主机相关内容。自动模式：打开自动模式，风机控制器将经行循环抽风状态。循环模式：打开循环模式，循环运行风机启动，关闭循环模式，循环运行风闭。外部红外：外部红外有两个常闭接口一个常开接口，开启后检测到有人自动启动风机，反之不启动。面板红外：启动后面板红外检测到有人自动启动风机，反之不启动。报警启动时间：系统遇到报警状态时风机启动时间。循环启动时间：风机控制器打开自动模式后，自动运行时间。循环停止时间：风机控制器运行一段时间后，将进入休眠时间。2.3.3、温湿度模块（配置温湿度控制器）轻触旁边表盘 可以配置主机相关内容。温度报警上限：超过此温度将会报警。温度报警下限：低于此温度将会报警。湿度报警上限：超过此湿度将会报警。湿度报警上限：低于此湿度将会报警。温度校准系数：显示值＝测量值×校准系数。湿度校准系数：显示值＝测量值×校准系数。是否开启报警：选择温湿度报警是否开启。高温启动风机：在开启时实现高温自动启动风机。说明：可以根据温湿度校准系数来校准当前显示温湿度值。

<晋中>天正华意电气设备有限公司

晋中SF6气体抽真空充气装置切换操作：关V7、V4、迅速开 V5，约1~2分钟，操作者自行掌握。恢复充液时关V5，开V7并迅速开V4，可反复切换，直至钢瓶充满。(6)钢瓶充满后，关V7、V4、钢瓶阀门。利用压缩机将管路内存有液体抽尽，直至M1压力表达到零表压。关SF6压缩机、冷却器、冷冻压缩机及有关阀门。注：罐瓶指贮液罐内已有一定量的SF6液体，可随时观察液位指示。5、净化、干燥指装置在不降低原气体的纯度情况下，对SF6气体中所含有的固体杂质、油份、水份加以去除，从而保证进入电器设备的SF6气体的纯度。一般的净化干燥随回收贮存和充放过程 同步完成，自循环净化方法如下：贮液罐内SF6自循环时，开冷冻压缩机、V5、V2、SF6压缩机、V3。若SF6压缩机排气压力太高可调节V2阀门开启大小，以便气体正常循环。自循环结束时，关V5、V2、SF6压缩机、V6、冷冻压缩机等。六、维修和保养回收装置及其环境应经常保持清洁，对各主要设备应经常检查，按期维修和保养，请注意不能随意松动任何接头、螺栓、螺母，应有专门人员进行操作、维修。1、真空泵①使用中注意事项(1)经常注意油位。(2)泵起动后再打开阀门。(3)经常注意泵运转是否正常，有无特殊声响，电机是否超负荷运转。(4)注意泵温升不超过40℃。(5)严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。(6)若泵长期搁置不用，应将油放尽，然后注入新油。②换油期新泵跑合运转后，可能有少量金属碎屑和其他杂质在油箱中沉积起来，对泵的性能不会有影响，但以除去为宜，在使用100小时后，把油放出，把含有杂质的少部分油除去，其余的清洁油仍可用滤网过滤后加入泵内，酌量补充一点新油，以后的换油期，需油用户根据使用情况和效果酌情决定。原则为一年更换一次（约2000小时）

<晋中>天正华意电气设备有限公司
六氟化硫分解物分析仪制造商 <晋中>天正华意电气设备有限公司

晋中SF6气体抽真空充气装置TH-7T-15-50型SF6气体回收装置说 明 书青岛天正华意电气设备有限公司注 意1.SF6压缩机严禁使用氧气等易燃易爆气体进行检漏。2.SF6压缩机严禁使用本机打高压空气检漏。检漏气体可采用工业氮气。3.SF6压缩机严禁压缩机自行抽真空和真空运行。4.回收装置长时间不运行，运行时对SF6压缩机进行点动式运行2-3次，时间间隔为10分钟。目 录一、用途及型号说明 、用途描述适用范围 设计方案 技术特点 外观５二、技术描述主要部件性能参数 、简明参数表主要技术参数描述７三、工作原理和结构特征９四、开机前的工作１０4.1、注意要点管路连接油位检查冷冻系统检查、电源连接１２五、操作说明及注意事项１ 、抽真空１３ 回收贮存、充放灌瓶、净化、干燥１６六、维修和保养 真空泵 使用中注意事项１６6.1.2换油期换油方法、SF6压缩机１７ 使用注意事项 换油期１８6.2.3换油方法冷冻系统１８系统描述 冷冻压缩机 、净化、干燥系统 油分离器2干燥过滤器仪表、常见故障和方法２０7.1、电器２０7.2、真空泵２１ SF6压缩机２２7冷冻系统净化干燥系统２３7.6、仪表２３八、售后服务２４一、用途及型号说明1.1、用途描述SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。

<晋中>天正华意电气设备有限公司 六氟化硫分解物分析仪制造商
<晋中>天正华意电气设备有限公司

晋中SF6气体抽真空充气装置设备出现故障而买方无法解决时，72小时响应并给予解决方案。在保修期间，如发生以下情况之一，请谨慎处理：1）使用上的错误以及自行不当的拆装所造成的故障及损坏。2）买入后的运送、搬动、跌落造成的故障或损坏。3）其它不可避免的外来因素造成故障及损坏。4）使用不当导致设备进水或其它溶液造成的损坏。5）使用指定以外的电源，电压所造成的损坏。产品外观，易损易耗品及附件不在保修范围内：易损易耗品及附件包括：热敏打印纸、打印机热敏块。技术文件：提供完整的相关技术文件与资料。技术文件包括图纸、说明书等。技术文件的形式和内容应尽量详细和易于理解，应能满足设计、安装维护技术人员的工作需要。技术培训：对用户运行人员和维护人员进行一般维护工作的技术培训。在设备安装和调试过程中，公司安排有经验的工程技术人员提供安装调试指导等服务。提供安排需方到工厂技术培训，并应提供相关的中文培训教材和资料。本保只在中华人民共和国大陆内有效。

六氟化硫分解物分析仪制造商

晋中SF6气体抽真空充气装置运转中的油面应保持在视油镜范围内，即1/4-3/4位置。缺油停止运行。6.2.2换油期原则上为一年更换一次(约2000小时)6.2.3换油方法隔断SF6压缩机系统，松开回油管接头，从放油孔放油，清洁后加油至中心位置，再连接好回油管路，对SF6压缩机抽真空，抽至100Pa以下压缩机方可投入使用。6.3、冷冻系统6.3.1系统描述冷冻系统由冷冻压缩机、风冷冷凝器、贮液器、过滤器、电磁阀、热力膨胀阀、蒸发器等组成。为了保持冷凝器的能，应注意本装置工作场地的清洁，冷凝器进风面与墙距离至少0.5米。6.3.2冷冻压缩机冷冻压缩机为全封闭压缩机，每小时开停次数应少于5次，每次运转时间在5分钟以上，一次停机时间不少于3分钟。运行中应检查冷冻压缩机吸排气压力值是否在规定范围内，高低压压力控制器出厂时已调整好控制值，当低于低压限值时，待压力升高后，当超过高压限值时，待压力降低后重新启动压缩机。6.3.2.1运行中应注意冷冻压缩机有无异常声响，冷凝器风扇运转是否正常，若发现异常现象，则切断电源，然后进行检查修理。6.3.2.2注意各连接部位是否有泄漏和渗油现象，渗油的部位往往是泄漏部位，发生上述现象，及时停机检查处理。6.3.2.3运行中勿直接接触配管，以免高温部分对人体的烫伤。6.3.2.4不得随便松动各连接部位的螺栓及接管螺母，检修应有专门人员进行。6.3.2.5冷冻系统检修后严格清洗、干燥，不得残留有任何杂质，并对冷冻系统抽真空至100Pa以下方可充注R22投入使用。将氟里昂钢瓶与加液口截止阀相连，先不要拧紧螺帽，开一下氟里昂钢瓶，使氟里昂气体冲出，以排尽管路内的空气，然后再拧紧该螺帽，打开截止阀。

<晋中>天正华意电气设备有限公司 六氟化硫分解物分析仪制造商

晋中SF6气体抽真空充气装置标定数据因随意更改标定数据，会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。4.10 测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤，测试下一项数据。5)全部测试完成后，关闭电源。5.注意事项1.仪器应放置在位置，防止摔坏，避免剧烈震动。2.仪器使用前，应及时充电。3.充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要6 至 8个小时。4.仪器内部使用高容量锂电池，因为电池特性。所以建议仪器长时间不用时，能够每1至2个月冲一次电。以保持锂电池的活性。5.仪器不用时，应放入铝合金包装箱，并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定，以确保准确性。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接，查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟，传感器灵敏度降低发送至厂家进行校准传感器失效发送至厂家进行维修露点值偏低灵敏度太高发送至厂家进行校准充电指示灯不亮电路故障检查电路电池电压太低充电蜂鸣器不响蜂鸣器故障更换蜂鸣器电路故障检查蜂鸣器电路蜂鸣器响不停电路故障检查仪器传感器输出线松脱检查传感器连接线报警点设置太低重新标定设置LCD无显示LCD连接不好检查连接线插件电压低于5.8V充电或更换电池电路故障送我公司维修7.保修及技术支持本产品免费保修期为一年，但提供终身维修服务。
